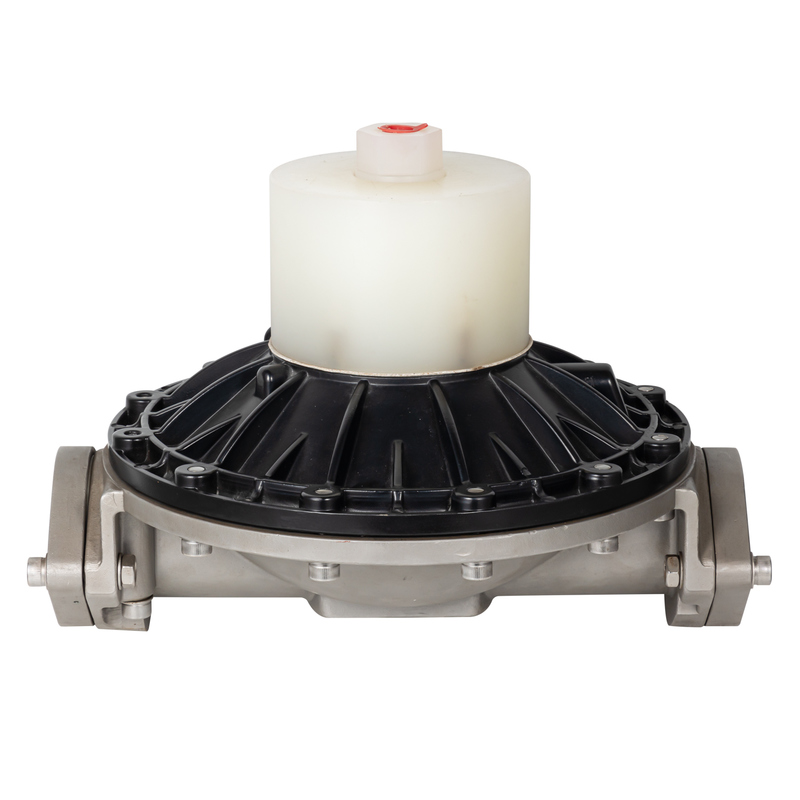

Amortiguador para bomba de diafragma

El héroe desconocido: el papel crítico del tanque tampón en los sistemas de bomba de diafragma

En el mundo del manejo de fluidos industriales, las bombas de diafragma son conocidas por su robustez, versatilidad y capacidad para manejar una amplia gama de fluidos, desde lodos viscosos hasta productos químicos corrosivos.Sin embargo, incluso el caballo de trabajo más fiable puede beneficiarse de un componente de apoyo que mejora su rendimiento y longevidad.Un accesorio a menudo pasado por alto pero de vital importancia..

Este artículo explora la función, los beneficios y las consideraciones clave de la instalación de un tanque tampón en un sistema de bomba de diafragma.

Entender el desafío principal: el pulso

A diferencia de las bombas centrífugas que proporcionan un flujo suave y continuo, las bombas de diafragma funcionan según un principio de reciprocidad.El movimiento de ida y vuelta del diafragma crea volúmenes discretos de líquido que se empujan a través de la línea de descargaEsto da como resultado un flujo pulsante.

Si bien esta pulsación es inherente al diseño de la bomba, puede causar varios problemas significativos en un sistema de tuberías:

1. Martillo de agua: La rápida aceleración y desaceleración de la columna de fluido puede crear picos de presión destructivos, conocidos como martillo de agua.que conduce a fallas de fatiga y fugas.

2. Vibración: La pulsación transmite vibración a través de todo el sistema, lo que puede aflojar las conexiones, causar un desgaste excesivo de los soportes y crear ruido.

3. Medidores de flujo inexactos: Muchos medidores de flujo, como los de turbina o los medidores de flujo magnéticos, están calibrados para un flujo constante.que conduce a errores de control del proceso e inexactitudes de dosificación.

4. Reducción de la eficiencia de la bomba: La bomba tiene que trabajar contra sus propias ondas de presión creadas, consumiendo más energía de la necesaria.

La solución: cómo funciona un tanque tampón

Un tanque tampón es un recipiente instalado en el lado de descarga de la bomba del diafragma, diseñado para mitigar estas pulsaciones.utilizando un cojín de gas compresible para absorber energía.

Un depósito tampón típico tipo vejiga contiene dos componentes principales:

• Una vejiga o diafragma flexible: separa el fluido bombeado de una cámara de gas.

• Una carga de gas (generalmente nitrógeno o aire): el lado gaseoso está precargado a una presión específica, generalmente establecida en el 60-80% de la presión de funcionamiento promedio del sistema.

Este es el proceso durante la operación:

1. Durante el golpe de descarga de la bomba: la bomba empuja una ranura de líquido en la línea de descarga a alta presión.comprime el gas en el tanque tampónLa vejiga se expande, absorbiendo el pico del pulso de presión y almacenando su energía.

2. Entre los golpes de descarga: a medida que la bomba pasa a su carrera de succión, la presión en la línea disminuye momentáneamente.empujando el líquido almacenado de nuevo en la línea.

Este ciclo continuo de absorción y liberación de energía efectivamente "limpia" los picos de presión agudos y los abismos en un flujo mucho más laminar y consistente.

Los principales beneficios de instalar un tanque tampón

La integración de un tanque de amortiguamiento ofrece mejoras tangibles en todo el sistema:

• Prolongación de la vida útil del equipo: Al eliminar los picos de presión dañinos y reducir las vibraciones, la vida útil de la bomba en sí, así como las válvulas, los medidores y el equipo aguas abajo,se prolonga significativamente.

• Flujo más suave: El proceso se beneficia de una tasa de flujo más consistente, que es crucial para aplicaciones como dosificación química, cromatografía o cualquier proceso que requiera un control volumétrico preciso.

• Reducción del ruido y de las vibraciones: el sistema funciona más silenciosamente y con menos sacudidas, contribuyendo a un entorno de trabajo más seguro y cómodo.

• Mejora de la eficiencia de la bomba: La bomba funciona contra una contrapresión más estable, lo que puede reducir el consumo de energía y la tensión mecánica en el tren motriz de la bomba.

• Mejora de la precisión de los instrumentos: los medidores de flujo y los sensores de presión proporcionan lecturas más confiables y precisas, lo que conduce a un mejor control del proceso e integridad de los datos.

Selección y tamaño de un tanque tampón

La elección del depósito de amortiguador adecuado es crucial para un rendimiento óptimo.

• Tasa de flujo de la bomba (GPM/LPM): las tasas de flujo más altas requieren una mayor capacidad del tanque para amortiguar eficazmente los pulsos.

• Velocidad de la bomba (RPM/SPM): el número de pulsos por minuto afecta a la eficiencia de amortiguación requerida.

• Presión de funcionamiento del sistema: el tanque debe estar calificado para la presión máxima del sistema.

• Pulsación residual aceptable: el nivel deseado de suavidad de flujo determinará el tamaño final.

Los fabricantes a menudo proporcionan fórmulas o software de dimensionamiento para ayudar a seleccionar el volumen correcto del tanque tampón basado en estos parámetros.

Conclusión

Si bien una bomba de diafragma puede funcionar sin un tanque amortiguador, operarla sin uno es similar a conducir un coche sin amortiguadores.y el control estará comprometidoEl tanque tampón es una inversión simple y rentable que se paga muchas veces por sí misma al proteger el equipo de capital, garantizar la estabilidad del proceso y reducir el tiempo de inactividad de mantenimiento.Transforma una bomba inherentemente pulsada en una bomba suave, solución de manejo de fluidos confiable y eficiente, que realmente se ha ganado el título de héroe desconocido del sistema de bomba de diafragma.
