Datos del producto:
|
| Material de la bomba: | 316 de acero inoxidables | Certificación: | ATEX |
|---|---|---|---|
| Forma de tubo: | Reborde del ANSI | Material del diafragma: | PTFE |
| Material de la bola: | PTFE | Embalaje de madera del caso: | 840×480×940m m |
| TAMAÑO: | 3 pulgadas | Nivel de ruidos: | más bajo DB de 75 |
| Teoría: | Bomba de diafragma del aire | ||
| Resaltar: | bomba de diafragma de aire comprimido 3 pulgadas,atex de la bomba de diafragma del aire,Bomba de diafragma de ATEX |
||

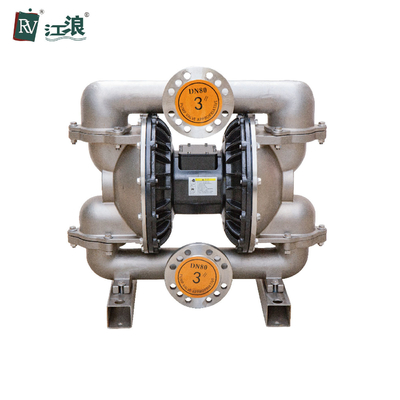

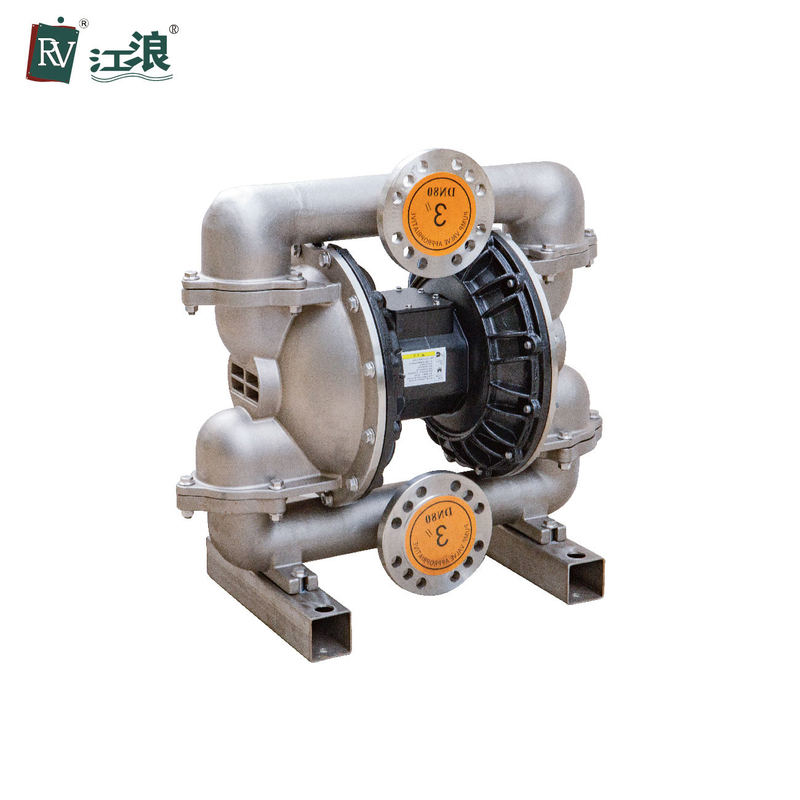

Flujo de aire comprimido de la bomba de diafragma de ATEX alto 3 pulgadas
Características de acero inoxidables de la bomba
1. Bastidor de alta temperatura de la cera. Superficie lisa y buen aspecto.
2. Diseño de la conexión de cuatro pernos, buen sello y buena succión seca.
1. Nuestra materia prima, Hytrel de Du Pont, Santoprene de Exxon, PTFE de Daikin y de Saint-Gobain etc.
2. Aumente la altura de la porción del arco del diafragma, asegúrela para reducir la fuerza al portation del borde del diafragma y evitar los diafragmas sidos saque.
| Max Working Pressure | 120 PSI (0.84Mpa, 8.4bar) |
| Max Flow Rate | 270 gpm (1022lpm) |
| Max Reciprocating Speed | CPM 135 |
| Max Suction Height (el chupar seco) | los 5m |
| Max Permitted Grain | 0,37 en (9.4m m) |
| Max Air Consumption | 180scfm (90L/s) |
| Tamaño de la entrada de aire | 3/4 in.npt (f) |
| Tamaño del mercado de aire | 1 in.npt (f) |
| Tamaño flúido de la entrada | 3 adentro. |
| Tamaño flúido del mercado | 3 adentro. |
| Peso neto | Acero inoxidable 122 kilogramos |
dibujo dimensional del esquema
Embalaje y envío:
Material de Hytrel usado para los asientos, las bolas y los diafragmas
• Buena resistencia de abrasión
• Substituido a menudo para el buna-n
INSTALACIÓN
Esté seguro que el montaje puede apoyar el peso de la bomba de diafragma del aire, las mangueras, y los accesorios, así como la tensión durante progreso de la operación.
Durante la instalación, asegúrese de que la bomba de diafragma del aire se haya fijado con los pernos en los pies de montaje.
Para facilitar la operación y el mantenimiento, el espacio del mantenimiento debe ser bastante durante la instalación de la bomba de diafragma del aire.
Mientras que sujeta la bomba de diafragma del aire, el cojín de goma se puede rellenar para reducir el ruido y la vibración durante la operación.
